1. 1.Ziffer eins
   Munition für militärische Zwecke;
2. 2.Ziffer 2
   Versuchsmunition einer neuen Munitionstype, die in der Entwicklungs-, Untersuchungs- oder Überarbeitungsphase in kleinen Mengen für Versuche an Personen geliefert wird, die nicht zum Personal des Herstellers gehören;
3. 3.Ziffer 3
   Munition, die in geringen Stückzahlen ausschließlich für den persönlichen Gebrauch geladen oder wiedergeladen wird.

1. 1.Ziffer eins
   Kontrolle der Munitionstype (Typenprüfung, §§ 5 bis 17);Kontrolle der Munitionstype (Typenprüfung, Paragraphen 5 bis 17);
2. 2.Ziffer 2
   Kontrolle der Prüfeinrichtungen des Herstellers (§ 18) bzw. des Importeurs (§ 19);Kontrolle der Prüfeinrichtungen des Herstellers (Paragraph 18,) bzw. des Importeurs (Paragraph 19,);
3. 3.Ziffer 3
   Kontrolle der Fabrikation (Fabrikationskontrolle, §§ 20 bis 22);Kontrolle der Fabrikation (Fabrikationskontrolle, Paragraphen 20 bis 22);
4. 4.Ziffer 4
   Inspektionskontrolle (§ 23).Inspektionskontrolle (Paragraph 23,).

1. 1.Ziffer eins
   die Typenprüfung und die Kontrolle der Prüfeinrichtungen des Herstellers oder des Importeurs dem Beschussamt;
2. 2.Ziffer 2
   die Fabrikationskontrolle dem Hersteller bzw. dem hierzu ermächtigten Importeur oder auf deren Antrag dem Beschussamt;
3. 3.Ziffer 3
   die Inspektionskontrolle dem Beschussamt, das sich hierzu auch der Einrichtungen des Herstellers oder des Importeurs bedienen kann.

1. 1.Ziffer eins
   Name (Firma) und Anschrift des Einreichers;
2. 2.Ziffer 2
   Datum der Einreichung;
3. 3.Ziffer 3
   Name (Firma) des Herstellers bzw. des Importeurs;
4. 4.Ziffer 4
   Bezeichnung der Munitionstype;
5. 5.Ziffer 5
   bei Munitionstypen, die nicht in den in § 53 angeführten ON-Regeln enthalten sind, den Hinweis, welcher handelsüblichen Bezeichnung die eingereichte Munitionstype entspricht;bei Munitionstypen, die nicht in den in Paragraph 53, angeführten ON-Regeln enthalten sind, den Hinweis, welcher handelsüblichen Bezeichnung die eingereichte Munitionstype entspricht;
6. 6.Ziffer 6
   die voraussichtliche Stückzahl der Lose, deren Herstellung oder Einfuhr beabsichtigt ist;
7. 7.Ziffer 7
   die Angabe, in welchen verschiedenen Ausführungsarten (zB mit verschiedenen Pulversorten, Geschoßgewichten, Zündhütchenmodellen, als Gebrauchs-, Hochleistungs- oder Beschussmunition) die eingereichte Munitionstype in Verkehr gebracht werden soll;
8. 8.Ziffer 8
   gegebenenfalls den Antrag des Importeurs, die Selbstvornahme der Fabrikationskontrolle dieser Munitionstype zu bewilligen;
9. 9.Ziffer 9
   gegebenenfalls den Antrag des Herstellers bzw. des Importeurs, die Fabrikationskontrolle dieser Munitionstype durch das Beschussamt vornehmen zu lassen.

1. 1.Ziffer eins
   die Sichtprüfung und die Kontrolle der Abmessungen: 50 Stück;
2. 2.Ziffer 2
   die Gasdruckprüfung, die Prüfung der Geschoßgeschwindigkeit und die Ermittlung des Mündungsimpulses: 10 Stück;
3. 3.Ziffer 3
   die Funktionsprüfung: 10 Stück.

1. 1.Ziffer eins
   die Sichtprüfung (§§ 8 bis 13);die Sichtprüfung (Paragraphen 8 bis 13);
2. 2.Ziffer 2
   die Kontrolle der Abmessungen (§ 14);die Kontrolle der Abmessungen (Paragraph 14,);
3. 3.Ziffer 3
   die Überprüfung des mittleren Gasdruckes (§ 15) oder an dessen Stelle die entsprechenden Vergleichswerte für Spezialmunition (zB Treibkartuschen mit Hülse für Schussapparate);die Überprüfung des mittleren Gasdruckes (Paragraph 15,) oder an dessen Stelle die entsprechenden Vergleichswerte für Spezialmunition (zB Treibkartuschen mit Hülse für Schussapparate);
4. 4.Ziffer 4
   die zusätzlichen Überprüfungen bei Patronen mit bleifreien Schroten (§ 16);die zusätzlichen Überprüfungen bei Patronen mit bleifreien Schroten (Paragraph 16,);
5. 5.Ziffer 5
   die Prüfung der Funktionssicherheit (§ 17);die Prüfung der Funktionssicherheit (Paragraph 17,);
6. 6.Ziffer 6
   die Kontrolle der Prüfeinrichtungen des Herstellers gemäß § 18 bzw. gegebenenfalls des Importeurs gemäß § 19.die Kontrolle der Prüfeinrichtungen des Herstellers gemäß Paragraph 18, bzw. gegebenenfalls des Importeurs gemäß Paragraph 19,

1. 1.Ziffer eins
   alle weiteren Lose dieser Munitionstype der zugelassenen Munitionstype entsprechend auszuführen;
2. 2.Ziffer 2
   die im Rahmen der Inspektionskontrolle (§ 23) benötigte Munition über Aufforderung und nach Auswahl durch das Beschussamt bereitzustellen.die im Rahmen der Inspektionskontrolle (Paragraph 23,) benötigte Munition über Aufforderung und nach Auswahl durch das Beschussamt bereitzustellen.

1. 1.Ziffer eins
   alle weiteren Lose dieser Munitionstype der zugelassenen Munitionstype entsprechend auszuführen;
2. 2.Ziffer 2
   jedes gefertigte Los dem Beschussamt zur Durchführung der Fabrikationskontrolle vorzulegen;
3. 3.Ziffer 3
   die im Rahmen der Inspektionskontrolle (§ 23) benötigte Munition über Aufforderung und nach Auswahl durch das Beschussamt bereitzustellen.die im Rahmen der Inspektionskontrolle (Paragraph 23,) benötigte Munition über Aufforderung und nach Auswahl durch das Beschussamt bereitzustellen.

1. 1.Ziffer eins
   Name (Firma) und Anschrift des Einreichers;
2. 2.Ziffer 2
   Bezeichnung der, der Prüfung unterzogenen Munitionstype (zB „Kaliber 7x64 mit Kegelspitzgeschoß“);
3. 3.Ziffer 3
   Datum der Typenprüfung;
4. 4.Ziffer 4
   alle Auflagen gemäß Abs. 2 bzw. Abs. 3.alle Auflagen gemäß Absatz 2, bzw. Absatz 3,

1. 1.Ziffer eins
   Name oder Marke des Herstellers oder desjenigen, für den die in der Packung enthaltene Munition geladen wurde bzw. welcher verantwortlich ist für die Übereinstimmung der in der Packung enthaltenen Munition mit den Bestimmungen dieser Verordnung;
2. 2.Ziffer 2
   die Typenbezeichnung gemäß den jeweils in Betracht kommenden, in § 53 angeführten ON-Regeln oder die übliche Handelsbezeichnung der in der Packung enthaltenen Munition;die Typenbezeichnung gemäß den jeweils in Betracht kommenden, in Paragraph 53, angeführten ON-Regeln oder die übliche Handelsbezeichnung der in der Packung enthaltenen Munition;
3. 3.Ziffer 3
   die Identifikationsnummer des Loses und die Anzahl der in der Packung enthaltenen Anzahl von Munition;
4. 4.Ziffer 4
   das Prüfzeichen, gemäß § 7 Abs. 5 in einwandfrei erkennbarer Ausführung;das Prüfzeichen, gemäß Paragraph 7, Absatz 5, in einwandfrei erkennbarer Ausführung;
5. 5.Ziffer 5
   bei Packungen für Hochleistungspatronen zusätzlich:

   1. a)Litera a
      bei Patronen, die mit Bleischrot geladen sind, ein deutlicher Hinweis, dass diese nur aus Handfeuerwaffen verschossen werden dürfen, die dem verstärkten Beschuss unterzogen wurden
   2. b)Litera b
      bei Patronen mit bleifreien Schroten, ein eindeutiger Hinweis darauf, dass diese nur aus Waffen verschossen werden dürfen, die dem „Stahlschrotbeschuss“ gemäß § 14 Abs. 5 Z 4 der Beschussverordnung 2013 erfolgreich unterzogen wurden; wenn der Durchmesser der Kugeln bei Kaliber 12 größer als 4 mm, bei Kaliber 16 größer als 3,5 mm und bei Kaliber 20 größer als 3,25 mm ist, ein weiterer deutlicher Hinweis darauf, dass diese Patronen nur aus Handfeuerwaffen verschossen werden dürfen, deren Laufverengung an der Mündung („Choke“) maximal 0,5 mm beträgt.bei Patronen mit bleifreien Schroten, ein eindeutiger Hinweis darauf, dass diese nur aus Waffen verschossen werden dürfen, die dem „Stahlschrotbeschuss“ gemäß Paragraph 14, Absatz 5, Ziffer 4, der Beschussverordnung 2013 erfolgreich unterzogen wurden; wenn der Durchmesser der Kugeln bei Kaliber 12 größer als 4 mm, bei Kaliber 16 größer als 3,5 mm und bei Kaliber 20 größer als 3,25 mm ist, ein weiterer deutlicher Hinweis darauf, dass diese Patronen nur aus Handfeuerwaffen verschossen werden dürfen, deren Laufverengung an der Mündung („Choke“) maximal 0,5 mm beträgt.
6. 6.Ziffer 6
   bei Packungen für Patronen mit bleifreien Schroten die Angabe des Typs der Schrote und die Art des verwendeten Materials aus dem sie bestehen; bei Patronen mit bleifreien Schroten der Typen B und C zusätzlich die Aufschrift: „Es ist auf Abpraller zu achten und das Schießen auf feste und harte Oberflächen zu vermeiden“;
7. 7.Ziffer 7
   bei Packungen für Beschussmunition den deutlichen Hinweis darauf, dass diese nur für die amtliche Erprobung von Handfeuerwaffen bestimmt ist;
8. 8.Ziffer 8
   bei Packungen für wiedergeladene Munition zusätzlich einen Hinweis, der klar zum Ausdruck bringt, dass es sich um wiedergeladene Munition handelt;
9. 9.Ziffer 9
   bei Packungen für Munition, deren Wirkung durch die Freisetzung von flüssigen oder gasförmigen Substanzen erzielt wird, einen Hinweis über diese Substanzen;
10. 10.Ziffer 10
    bei Packungen für Munition mit Vollgeschoßen, deren Härte im Kern größer ist als die von Bleischrot, einen Hinweis darauf, dass die Benutzung dieser Munition in Läufen mit Polygonalprofil nicht gestattet ist; diese Verpflichtung entfällt, wenn der Einreicher (§ 5 Abs. 1 Z 1) Resultate vorlegt, welche schlüssig beweisen, dass bei Benutzung dieser Munition in Läufen mit Polygonalprofil der Gasdruck innerhalb der Grenzen der für die jeweils in Betracht kommenden, in § 53 angeführten ON-Regeln enthaltenen Munitionstypen bleibt.bei Packungen für Munition mit Vollgeschoßen, deren Härte im Kern größer ist als die von Bleischrot, einen Hinweis darauf, dass die Benutzung dieser Munition in Läufen mit Polygonalprofil nicht gestattet ist; diese Verpflichtung entfällt, wenn der Einreicher (Paragraph 5, Absatz eins, Ziffer eins,) Resultate vorlegt, welche schlüssig beweisen, dass bei Benutzung dieser Munition in Läufen mit Polygonalprofil der Gasdruck innerhalb der Grenzen der für die jeweils in Betracht kommenden, in Paragraph 53, angeführten ON-Regeln enthaltenen Munitionstypen bleibt.

1. 1.Ziffer eins
   auf keiner Packung die Merkmale gemäß Abs. 1 Z 2, 5, 6, 9 und 10 fehlen, undauf keiner Packung die Merkmale gemäß Absatz eins, Ziffer 2, 5, 6, 9 und 10 fehlen, und
2. 2.Ziffer 2
   die Merkmale gemäß Abs. 1 Z 1, 3, 4, 7 und 8 auf jeweils nicht mehr als 3, 5, 8 oder 12 Packungen, je nach der Größe des Loses (§ 21 Abs. 2), fehlen.die Merkmale gemäß Absatz eins, Ziffer eins, 3, 4, 7 und 8 auf jeweils nicht mehr als 3, 5, 8 oder 12 Packungen, je nach der Größe des Loses (Paragraph 21, Absatz 2,), fehlen.

1. 1.Ziffer eins
   Name, Firma (Marke) oder amtsbekanntes Kurzzeichen des Herstellers oder des Importeurs, entweder auf dem Hülsenboden oder auf der Hülse; bei wiedergeladener Munition sind die vorherigen Kennzeichnungen ungültig zu machen;
2. 2.Ziffer 2
   bei Munition mit Zentralfeuerzündung zusätzlich zur Kennzeichnung gemäß Z 1 die Angabe des Kalibers gemäß den jeweils in Betracht kommenden, in § 53 angeführten ON-Regeln oder der Handelsbezeichnung der Munition auf dem Hülsenboden; ist es aus technischen Gründen nicht möglich, das Kaliber auf dem Hülsenboden anzugeben, kann es auf dem Hülsenkörper angegeben werden;bei Munition mit Zentralfeuerzündung zusätzlich zur Kennzeichnung gemäß Ziffer eins, die Angabe des Kalibers gemäß den jeweils in Betracht kommenden, in Paragraph 53, angeführten ON-Regeln oder der Handelsbezeichnung der Munition auf dem Hülsenboden; ist es aus technischen Gründen nicht möglich, das Kaliber auf dem Hülsenboden anzugeben, kann es auf dem Hülsenkörper angegeben werden;
3. 3.Ziffer 3
   bei Patronen, die mit Schroten geladen sind, zusätzlich zur Kennzeichnung gemäß Z 1 die Angabe des Durchmessers in Millimeter oder die Nummer der Kugeln und die Länge der Hülse, sofern diese länger ist alsbei Patronen, die mit Schroten geladen sind, zusätzlich zur Kennzeichnung gemäß Ziffer eins, die Angabe des Durchmessers in Millimeter oder die Nummer der Kugeln und die Länge der Hülse, sofern diese länger ist als

   1. a)Litera a
      65 mm bei Kaliber 20 und darüber;
   2. b)Litera b
      63,5 mm bei Kaliber 24 und darunter;
4. 4.Ziffer 4
   bei Patronen mit bleifreien Schroten, zusätzlich zur Kennzeichnung gemäß Z 1 die Kennzeichnung „Stahlschrot“ oder „bille d'acier“ oder „Steel Shot“ oder das Zeichen gemäß § 19 Abs. 4 Z 4 der Beschussverordnung 2013 sowie die Angabe des wesentlichen Materials der Schrote auf der Patronenhülse;bei Patronen mit bleifreien Schroten, zusätzlich zur Kennzeichnung gemäß Ziffer eins, die Kennzeichnung „Stahlschrot“ oder „bille d'acier“ oder „Steel Shot“ oder das Zeichen gemäß Paragraph 19, Absatz 4, Ziffer 4, der Beschussverordnung 2013 sowie die Angabe des wesentlichen Materials der Schrote auf der Patronenhülse;
5. 5.Ziffer 5
   bei Patronen des Kalibers 20 muss die Hülse gelb sein; dies gilt jedoch nicht für die zum Zeitpunkt der Erlassung dieser Verordnung nachweislich bereits auf dem Markt befindlichen Patronen.

1. 1.Ziffer eins
   Beschussmunition: entweder durch einen gerändelten Hülsenboden oder durch die Farbe Rot an der rückwärtigen Fläche des Hülsenbodens bzw. durch eine Hülse mit roter Farbe oder durch die Aufschrift „Beschussmunition“ auf der Patronenhülse unter Hinzufügung des entsprechenden Beschussgasdruckes;
2. 2.Ziffer 2
   Hochleistungsmunition: entweder durch eine andere Farbe als Rot an der rückwärtigen Fläche des Hülsenbodens oder durch die Aufschrift „Max. 1050 bar“ bzw. „Für mit 1370 bar geprüfte Waffen“ auf der Patronenhülse.
3. 3.Ziffer 3
   Hochleistungsmunition mit bleifreien Schroten (Härte HV1 40): ein zusätzlicher deutlicher Hinweis, dass die Munition nur aus Waffen verschossen werden darf, die dem „Stahlschrotbeschuss“ gemäß § 14 Abs. 5 Z 4 der Beschussverordnung 2013 standgehalten haben.Hochleistungsmunition mit bleifreien Schroten (Härte HV1 ris-attachment://output_688.img1is.png 40): ein zusätzlicher deutlicher Hinweis, dass die Munition nur aus Waffen verschossen werden darf, die dem „Stahlschrotbeschuss“ gemäß Paragraph 14, Absatz 5, Ziffer 4, der Beschussverordnung 2013 standgehalten haben.
4. 4.Ziffer 4
   Hochleistungsmunition mit bleifreien Schroten (Härte HV1 40) wenn der Durchmesser der Schrote bei Kaliber 12 größer als 4 mm, bei Kaliber 16 größer als 3,5 mm und bei Kaliber 20 größer als 3,25 mm ist: ein zusätzlicher deutlicher Hinweis, dass die Munition nur aus Waffen verschossen werden darf, die dem „Stahlschrotbeschuss“ gemäß § 14 Abs. 5 Z 4 der Beschussverordnung 2013 standgehalten haben und deren Lauf bzw. Läufe einen Choke 0,5 mm hat bzw. haben.Hochleistungsmunition mit bleifreien Schroten (Härte HV1 ris-attachment://output_688.img2is.png 40) wenn der Durchmesser der Schrote bei Kaliber 12 größer als 4 mm, bei Kaliber 16 größer als 3,5 mm und bei Kaliber 20 größer als 3,25 mm ist: ein zusätzlicher deutlicher Hinweis, dass die Munition nur aus Waffen verschossen werden darf, die dem „Stahlschrotbeschuss“ gemäß Paragraph 14, Absatz 5, Ziffer 4, der Beschussverordnung 2013 standgehalten haben und deren Lauf bzw. Läufe einen Choke ris-attachment://output_688.img3is.png 0,5 mm hat bzw. haben.

1. 1.Ziffer eins
   auf keiner Munition die Kennzeichnung gemäß Abs. 1 Z 2 und 4 sowie gemäß Abs. 2 fehlen;auf keiner Munition die Kennzeichnung gemäß Absatz eins, Ziffer 2 und 4 sowie gemäß Absatz 2, fehlen;
2. 2.Ziffer 2
   die Kennzeichnungen gemäß Abs. 1 Z 1 und 3 jeweils auf nicht mehr als 3, 5, 8 oder 12 Stücken von Munition, je nach der Größe des Loses (§ 21 Abs. 2), fehlen.die Kennzeichnungen gemäß Absatz eins, Ziffer eins und 3 jeweils auf nicht mehr als 3, 5, 8 oder 12 Stücken von Munition, je nach der Größe des Loses (Paragraph 21, Absatz 2,), fehlen.

1. 1.Ziffer eins
   im Kaliber 12 einen Durchmesser von 3,25 mm (+ 2,0%),
2. 2.Ziffer 2
   im Kaliber 16 einen Durchmesser von 3,00 mm (+ 2,0%),
3. 3.Ziffer 3
   im Kaliber 20 einen Durchmesser von 3,00 mm (+ 2,0 %)

1. 1.Ziffer eins
   Bei Patronen für Handfeuerwaffen mit gezogenen Läufen, einschließlich Patronen für Pistolen und Revolver und Randfeuerpatronen:

   1. a)Litera a
      L3:              Länge vom Hülsenboden bis zum Hülsenmund (Gesamtlänge der Hülse, Maximalmaß Patrone);
   2. b)Litera b
      H2:               Durchmesser am Hülsenmund (Maximalmaß Patrone);
   3. c)Litera c
      G1:              Durchmesser des Geschoßes am Hülsenmund (Maximalmaß Patrone);
   4. d)Litera d
      die Länge L3 G unter Berücksichtigung

                               des Felddurchmessers F des Laufes,

Die festgestellten Maße gemäß lit. a, b und c müssen gleich wie oder kleiner als jene Werte sein, die in den jeweils in Betracht kommenden, in § 53 angeführten ON-Regeln angegebenen sind. Das festgestellte Maß gemäß lit. d muss gleich wie oder kleiner als L3 G, wie vorstehend definiert, sein.Die festgestellten Maße gemäß Litera a, b und c müssen gleich wie oder kleiner als jene Werte sein, die in den jeweils in Betracht kommenden, in Paragraph 53, angeführten ON-Regeln angegebenen sind. Das festgestellte Maß gemäß Litera d, muss gleich wie oder kleiner als L3 ris-attachment://output_688.img12is.png G, wie vorstehend definiert, sein.

1. 2.Ziffer 2
   Bei Schrotpatronen für Handfeuerwaffen mit glatten Läufen:

   1. a)Litera a
      d: Durchmesser der Hülse am Hülsenboden;
   2. b)Litera b
      t: Dicke des Randes am Hülsenboden

   Die festgestellten Maße müssen, unter Berücksichtigung der Toleranzen, jenen Werten entsprechen, welche in der ON-Regel 191395 angegebenen sind.
2. 3.Ziffer 3
   Bei Kartuschen für Schussapparate:

   1. a)Litera a
      L3: Länge vom Hülsenboden bis zum Hülsenmund (Gesamtlänge der Hülse, Maximalmaß Kartusche);
   2. b)Litera b
      H2: Durchmesser am Hülsenmund (Maximalmaß Kartusche).

                 Die festgestellten Maße müssen, gleich wie oder kleiner als jene Werte sein, die in der ON-Regel 191396 angegeben sind.
3. 4.Ziffer 4
   Bei Kartuschen für Alarmwaffen:

   1. a)Litera a
      L3: Länge vom Hülsenboden bis zum Hülsenmund (Gesamtlänge der Hülse, Maximalmaß Kartusche);
   2. b)Litera b
      L6: Gesamtlänge der Hülse vor dem Schuss;
   3. c)Litera c
      H2: Durchmesser am Ende des zylindrischen Teils der Hülse.

   Die festgestellten Maße müssen gleich wie oder kleiner als jene Werte sein, die in der ON-Regel 191397 angegeben sind.
4. 5.Ziffer 5
   Bei Patronen für Kleinschrotwaffen (cartouches à grenaille):

   1. a)Litera a
      L3: Länge vom Hülsenboden bis zum Hülsenmund (Gesamtlänge der Hülse, Maximalmaß Patrone);
   2. b)Litera b
      P1: Durchmesser der Hülse am Ende von Rille oder Rand;
   3. c)Litera c
      H2: Durchmesser am Ende des zylindrischen Teils der Hülse;
   4. d)Litera d
      R: Dicke des Hülsenrandes (Randdicke).

   Die festgestellten Maße müssen, unter Berücksichtigung der Toleranzen, jenen Werten entsprechen, welche in der ON-Regel 191395 angegeben sind.

1. 1.Ziffer eins
   Bei Patronen für Handfeuerwaffen mit gezogenen Läufen, einschließlich Patronen für Pistolen und Revolver und Randfeuerpatronen:

   1. a)Litera a
      L1:               Länge vom Hülsenboden bis Anfang der Schulter (bei Durchmesser P2);
   2. b)Litera b
      L2:               Länge vom Hülsenboden bis Anfang Hülsenhals (bei Durchmesser H1);
   3. c)Litera c
      L3:               Länge vom Hülsenboden bis zum Hülsenmund;
   4. d)Litera d
      R :               Dicke des Hülsenrandes (Randdicke);
   5. e)Litera e
      R1:               Durchmesser des Hülsenbodens;
   6. f)Litera f
      E :               Länge vom Hülsenboden bis Ende Gürtel P1;
   7. g)Litera g
      P1:               Durchmesser der Hülse am Ende von Rille, Rand oder Gürtel;
   8. h)Litera h
      P2:               Durchmesser der Hülse am Anfang der Schulter;
   9. i)Litera i
      H1:               Durchmesser am Anfang des Hülsenhalses;
   10. j)Litera j
       H2:               Durchmesser am Hülsenmund;
   11. k)Litera k
       G1:              Durchmesser des Geschoßes am Hülsenmund.

   Die festgestellten Maße müssen gleich wie oder kleiner als jene Werte sein, welche in den jeweils in Betracht kommenden, in § 53 angeführten ON-Regeln angegebenen sind. Das Maß gemäß lit. f ist für die Festlegung der Lage des Maßes P1 angegeben, muss aber bei Magnumpatronen exakt eingehalten werden.Die festgestellten Maße müssen gleich wie oder kleiner als jene Werte sein, welche in den jeweils in Betracht kommenden, in Paragraph 53, angeführten ON-Regeln angegebenen sind. Das Maß gemäß Litera f, ist für die Festlegung der Lage des Maßes P1 angegeben, muss aber bei Magnumpatronen exakt eingehalten werden.
2. 2.Ziffer 2
   Bei Schrotpatronen für Handfeuerwaffen mit glatten Läufen: Die unter Abs. 1 Z 2 angeführten Abmessungen und zusätzlich die Gesamtlänge l der Hülse vor dem Schuss. Die festgestellten Maße müssen, unter Berücksichtigung der Toleranzen, jenen Werten entsprechen, welche in der ON-Regel 191395 angegeben sind.Bei Schrotpatronen für Handfeuerwaffen mit glatten Läufen: Die unter Absatz eins, Ziffer 2, angeführten Abmessungen und zusätzlich die Gesamtlänge l der Hülse vor dem Schuss. Die festgestellten Maße müssen, unter Berücksichtigung der Toleranzen, jenen Werten entsprechen, welche in der ON-Regel 191395 angegeben sind.
3. 3.Ziffer 3
   Bei Kartuschen für Schussapparate:

   1. a)Litera a
      L3:               Gesamtlänge der Hülse nach dem Schuss;
   2. b)Litera b
      L6:               Gesamtlänge der Hülse vor dem Schuss;
   3. c)Litera c
      R:               Dicke des Hülsenrandes (Randdicke);
   4. d)Litera d
      R1:               Durchmesser des Hülsenbodens;
   5. e)Litera e
      P1:               Durchmesser der Hülse am Ende von Rille oder Rand;
   6. f)Litera f
      H2:               Durchmesser am Ende des zylindrischen Teiles der Hülse.

   Die festgestellten Maße müssen gleich wie oder kleiner als jene Werte sein, welche in der ON-Regel 191396 angegeben sind.
4. 4.Ziffer 4
   Bei Kartuschen für Alarmwaffen:

   1. a)Litera a
      L3:               Gesamtlänge der Hülse nach dem Schuss;
   2. b)Litera b
      L6:               Gesamtlänge der Hülse vor dem Schuss;
   3. c)Litera c
      R:               Dicke des Hülsenrandes (Randdicke);
   4. d)Litera d
      R1:               Durchmesser des Hülsenbodens;
   5. e)Litera e
      E:               Dicke des Hülsenbodens;
   6. f)Litera f
      P1:               Durchmesser der Hülse am Ende der Rille oder des Randes.
   7. g)Litera g
      H2:               Durchmesser am Ende des zylindrischen Teiles der Hülse.

   Die festgestellten Maße müssen jenen Werten entsprechen, welche in der ON-Regel 191397 angegebenen sind. Das Maß gemäß lit. e ist für die Festlegung der Lage des Maßes P1 angegeben.Die festgestellten Maße müssen jenen Werten entsprechen, welche in der ON-Regel 191397 angegebenen sind. Das Maß gemäß Litera e, ist für die Festlegung der Lage des Maßes P1 angegeben.
5. 5.Ziffer 5
   Bei Patronen für Kleinschrotwaffen:

   1. a)Litera a
      L3:               Gesamtlänge der Hülse nach dem Schuss;
   2. b)Litera b
      L6:               Gesamtlänge der Hülse vor dem Schuss;
   3. c)Litera c
      R:               Dicke des Hülsenrandes (Randdicke);
   4. d)Litera d
      R1:               Durchmesser des Hülsenbodens;
   5. e)Litera e
      E:               Dicke des Hülsenbodens;
   6. f)Litera f
      P1:               Durchmesser der Hülse am Ende von Rille oder Rand;
   7. g)Litera g
      H2:               Durchmesser am Ende des zylindrischen Teiles der Hülse.

   Die festgestellten Maße müssen jenen Werten entsprechen, welche in der ON-Regel 191395 angegebenen sind. Das Maß gemäß lit. e ist für die Festlegung der Lage des Maßes P1 angegeben.Die festgestellten Maße müssen jenen Werten entsprechen, welche in der ON-Regel 191395 angegebenen sind. Das Maß gemäß Litera e, ist für die Festlegung der Lage des Maßes P1 angegeben.

1. 1.Ziffer eins
   die Munition in das Patronenlager einer Handfeuerwaffe für Munition eines bereits in einer dieser ON-Regeln enthaltenen Kalibers mit gleichen oder ähnlichen Abmessungen und niedrigerem zulässigen mittleren Maximalgasdruck geladen und abgefeuert werden kann, oder
2. 2.Ziffer 2
   eine bereits in einer dieser ON-Regeln enthaltene Munition mit gleichen oder ähnlichen Abmessungen und höherem zulässigen mittleren Maximalgasdruck in das Patronenlager einer Handfeuerwaffe für die eingereichte Munitionstype mit geringerem zuzulassendem mittleren Maximalgasdruck geladen und abgefeuert werden kann.

1. 1.Ziffer eins
   an der Oberfläche: HV1 110;
2. 2.Ziffer 2
   im Inneren: HV1 100.

1. 1.Ziffer eins
   Der mittlere Gasdruck der Beschusspatronen hat an der ersten Stelle des Messlaufes dem in der ON-Regel 191395 angegeben Wert zu entsprechen.
2. 2.Ziffer 2
   Der mittlere Gasdruck der Beschusspatronen hat an der zweiten Messstelle des Messlaufes zwischen 450 bar und 600 bar zu betragen.

1. 1.Ziffer eins
   Kaliber 10/89, Hochleistungspatronen:

   1. a)Litera a
      mittlere Geschoßgeschwindigkeit 440 m/s;
   2. b)Litera b
      Mündungsimpuls: 19 Ns;
2. 2.Ziffer 2
   Kaliber 12, Normalpatronen:

   1. a)Litera a
      mittlere Geschoßgeschwindigkeit: 425 m/s;
   2. b)Litera b
      Mündungsimpuls: 12 Ns;
   3. c)Litera c
      Schrotgröße: 3,25 mm ( 2,0%);
3. 3.Ziffer 3
   Kaliber 12, Hochleistungspatronen:

   1. a)Litera a
      mittlere Geschoßgeschwindigkeit: 430 m/s;
   2. b)Litera b
      Kaliber 12/70 Mündungsimpuls: 13,5 Ns;
   3. c)Litera c
      Kaliber 12/73 Mündungsimpuls: 15,0 Ns;
   4. d)Litera d
      Kaliber 12/76 Mündungsimpuls: 15,0 Ns;
   5. e)Litera e
      Kaliber 12/89 Mündungsimpuls: 19,0 Ns;
4. 4.Ziffer 4
   Kaliber 16, Normalpatronen:

   1. a)Litera a
      mittlere Geschoßgeschwindigkeit: 390 m/s;
   2. b)Litera b
      Mündungsimpuls: 9,5 Ns;
   3. c)Litera c
      Schrotgröße: 3,0 mm ( 2,0%);
5. 5.Ziffer 5
   Kaliber 16/70, Hochleistungspatronen:

   1. a)Litera a
      mittlere Geschoßgeschwindigkeit: 420 m/s;
   2. b)Litera b
      Mündungsimpuls: 12,0 Ns;
6. 6.Ziffer 6
   Kaliber 20, Normalpatronen:

   1. a)Litera a
      mittlere Geschoßgeschwindigkeit: 410 m/s;
   2. b)Litera b
      Mündungsimpuls: 9,3 Ns;
   3. c)Litera c
      Schrotgröße: 3,0 mm (+ 2,0%);
7. 7.Ziffer 7
   Kaliber 20/70, Hochleistungspatronen:

   1. a)Litera a
      mittlere Geschoßgeschwindigkeit: 410 m/s;
   2. b)Litera b
      Mündungsimpuls: 11,0 Ns;
8. 8.Ziffer 8
   Kaliber 20/76, Hochleistungspatronen:

   1. a)Litera a
      mittlere Geschoßgeschwindigkeit: 430 m/s;
   2. b)Litera b
      Mündungsimpuls: 12,0 Ns;

1. 1.Ziffer eins
   Patronen Kaliber 10/89:

   1. a)Litera a
      Schrotgröße: 4,6 mm;
   2. b)Litera b
      mittlerer Maximalgasdruck an der ersten Messstelle: 1320 bar (132 MPa);
   3. c)Litera c
      mittlerer Maximalgasdruck an der zweiten Messstelle: 450 bar bis 600 bar (45 MPa bis 60 MPa);
   4. d)Litera d
      Mündungsimpuls: 22 Ns;
2. 2.Ziffer 2
   Patronen Kaliber 12:

   1. a)Litera a
      Schrotgröße: 4,6 mm;
   2. b)Litera b
      mittlerer Maximalgasdruck an der ersten Messstelle: 1320 bar (132 MPa);
   3. c)Litera c
      mittlerer Maximalgasdruck an der zweiten Messstelle: 450 bar bis 600 bar (45 MPa bis 60 MPa);
   4. d)Litera d
      Mündungsimpuls Kaliber 12/70: 15,0 Ns;
   5. e)Litera e
      Mündungsimpuls Kaliber 12/73 bis 12/76: 17,5 Ns;
   6. f)Litera f
      Mündungsimpuls Kaliber 12/89: 21,5 Ns;
3. 3.Ziffer 3
   Patronen Kaliber 16:

   1. a)Litera a
      Schrotgröße: 3,8 mm;
   2. b)Litera b
      mittlerer Maximalgasdruck an der ersten Messstelle: 1320 bar (132 MPa);
   3. c)Litera c
      mittlerer Maximalgasdruck an der zweiten Messstelle: 450 bar bis 600 bar (45 MPa bis 60 MPa);
   4. d)Litera d
      Mündungsimpuls Kaliber 16/70: 13,5 Ns;
4. 4.Ziffer 4
   Patronen Kaliber 20:

   1. a)Litera a
      Schrotgröße: 3,8 mm;
   2. b)Litera b
      mittlerer Maximalgasdruck an der ersten Messstelle: 1320 bar (13 MPa);
   3. c)Litera c
      mittlerer Maximalgasdruck an der zweiten Messstelle: 450 bar bis 600 bar (45 MPa bis 60 MPa);
   4. d)Litera d
      Mündungsimpuls Kaliber 20/70: 12,5 Ns;
   5. e)Litera e
      Mündungsimpuls Kaliber 20/76: 14,0 Ns.

1. 1.Ziffer eins
   Gasaustritt nach hinten, über den Verschluss hinaus;
2. 2.Ziffer 2
   Steckenbleiben des Geschoßes oder von Bruchstücken desselben im Lauf;
3. 3.Ziffer 3
   Riss der Hülse, sofern sie zur Gänze oder zum Teil im Lauf verbleibt;
4. 4.Ziffer 4
   vollständige Beschädigung der Hülse;
5. 5.Ziffer 5
   Bersten des Hülsenbodens;
6. 6.Ziffer 6
   Bei Kartuschen für Alarmwaffen: Auswerfen von Fragmenten oder Teilen.

1. 1.Ziffer eins
   die Prüfung der Maßhaltigkeit der Gasdruckmessläufe;
2. 2.Ziffer 2
   die Zustandsprüfung der Messeinrichtungen unter Verwendung von Mustermunition oder eines kalibrierten Messlaufes;
3. 3.Ziffer 3
   die Prüfung der Lehren und der zur Prüfung der Munitionsmaße bestimmten Geräte;
4. 4.Ziffer 4
   die Prüfung der zur Kontrolle der Funktionssicherheit der Munition bestimmten               Handfeuerwaffen.

1. 1.Ziffer eins
   die Sichtprüfung (§§ 8 bis 13);die Sichtprüfung (Paragraphen 8 bis 13);
2. 2.Ziffer 2
   die Kontrolle der Abmessungen (§ 14);die Kontrolle der Abmessungen (Paragraph 14,);
3. 3.Ziffer 3
   die Überprüfung des mittleren Gasdruckes (§ 15) oder an dessen Stelle die entsprechenden Vergleichswerte für Spezialmunition (zB Treibkartuschen mit Hülse für Schussapparate);die Überprüfung des mittleren Gasdruckes (Paragraph 15,) oder an dessen Stelle die entsprechenden Vergleichswerte für Spezialmunition (zB Treibkartuschen mit Hülse für Schussapparate);
4. 4.Ziffer 4
   die zusätzlichen Überprüfungen bei Patronen mit bleifreien Schroten (§ 16);die zusätzlichen Überprüfungen bei Patronen mit bleifreien Schroten (Paragraph 16,);
5. 5.Ziffer 5
   die Prüfung der Funktionssicherheit (§ 17).die Prüfung der Funktionssicherheit (Paragraph 17,).

1. 1.Ziffer eins
   zur Fabrikationskontrolle nicht ermächtigten Importeuren hinsichtlich jedes von diesen eingeführten Loses, jedoch mindestens einmal jährlich;
2. 2.Ziffer 2
   zur Fabrikationskontrolle ermächtigten Herstellern und Importeuren (§ 19 Abs. 2) mindestens alle drei Jahre;zur Fabrikationskontrolle ermächtigten Herstellern und Importeuren (Paragraph 19, Absatz 2,) mindestens alle drei Jahre;
3. 3.Ziffer 3
   allen Herstellern und Importeuren dann, wenn der begründete Verdacht besteht, dass ein in Verkehr gesetztes oder dazu bestimmtes Los einer Munitionstype, für die eine Typengenehmigung (§ 7 Abs. 2 und 3) oder die Berechtigung zur Führung eines gemäß den Bestimmungen der Prüfzeichenverordnung 2013 anerkannten Prüfzeichens besteht, ganz oder teilweise nicht den Bestimmungen dieser Verordnung entspricht.allen Herstellern und Importeuren dann, wenn der begründete Verdacht besteht, dass ein in Verkehr gesetztes oder dazu bestimmtes Los einer Munitionstype, für die eine Typengenehmigung (Paragraph 7, Absatz 2 und 3) oder die Berechtigung zur Führung eines gemäß den Bestimmungen der Prüfzeichenverordnung 2013 anerkannten Prüfzeichens besteht, ganz oder teilweise nicht den Bestimmungen dieser Verordnung entspricht.

1. 1.Ziffer eins
   In den Fällen des Abs. 1 Z 1 und 3:In den Fällen des Absatz eins, Ziffer eins und 3 :

   1. a)Litera a
      eine Überprüfung der importierten Munition auf ihre Übereinstimmung mit bestehenden Typengenehmigungen (§ 7 Abs. 2 und 3);eine Überprüfung der importierten Munition auf ihre Übereinstimmung mit bestehenden Typengenehmigungen (Paragraph 7, Absatz 2 und 3);
   2. b)Litera b
      eine Überprüfung der Bescheinigungen über die vom Hersteller durchgeführten Fabrikationskontrollen (§ 5 Abs. 4);eine Überprüfung der Bescheinigungen über die vom Hersteller durchgeführten Fabrikationskontrollen (Paragraph 5, Absatz 4,);
   3. c)Litera c
      eine der Fabrikationskontrolle (§ 22) entsprechende Kontrolle an einem Los nach Auswahl des Beschussamtes.eine der Fabrikationskontrolle (Paragraph 22,) entsprechende Kontrolle an einem Los nach Auswahl des Beschussamtes.
2. 2.Ziffer 2
   In den Fällen des Abs. 1 Z 2:In den Fällen des Absatz eins, Ziffer 2 :

   1. a)Litera a
      eine Kontrolle der Prüfeinrichtungen gemäß § 19;eine Kontrolle der Prüfeinrichtungen gemäß Paragraph 19,;
   2. b)Litera b
      eine Kontrolle des gemäß § 20 Abs. 3 zu führenden Verzeichnisses;eine Kontrolle des gemäß Paragraph 20, Absatz 3, zu führenden Verzeichnisses;
   3. c)Litera c
      eine der Fabrikationskontrolle (§ 22) entsprechende Kontrolle an einem Los nach Auswahl des Beschussamtes.eine der Fabrikationskontrolle (Paragraph 22,) entsprechende Kontrolle an einem Los nach Auswahl des Beschussamtes.

• -Strichaufzählung
  Bezeichnung und Anschrift des Beschussamtes
• -Strichaufzählung
  Name und Anschrift des Antragstellers
• -Strichaufzählung
  Ordnungsnummer des Messprotokolls
• -Strichaufzählung
  Datum der Gasdruckmessung
• -Strichaufzählung
  Name des die Gasdruckmessung durchführenden Organes
• -Strichaufzählung
  Name und Unterschrift des Verantwortlichen des Beschussamtes
• -Strichaufzählung
  technische Daten der Patrone (Kaliber, Typ und Gewicht des Geschosses, Los, Hersteller),
• -Strichaufzählung
  meteorologische Bedingungen bei der Gasdruckmessung
• -Strichaufzählung
  technische Daten des Messsystems (Kenn-Nummer des Messlaufs, mechanisch-elektrischer Wandler, Empfindlichkeit des eingeführten Wandlers, Angaben der ausgewählten Parameter und das System zur Geschwindigkeitsmessung)
• -Strichaufzählung
  klimatische Bedingungen, unter denen die Patronen vor dem Beschuss gelagert wurden
• -Strichaufzählung
  Einzelwerte der Drücke- und der Geschwindigkeiten
• -Strichaufzählung
  Mittelwerte der Drücke und der Geschwindigkeiten
• -Strichaufzählung
  Standardabweichung
• -Strichaufzählung
  statistische Auswertung
• -Strichaufzählung
  Beobachtungen von allfälligen Anomalien der Bedingungen oder der Beschussergebnisse.

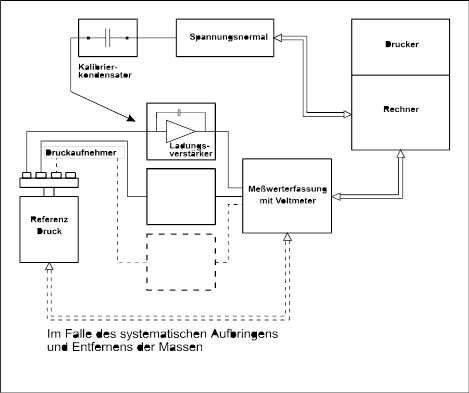

1. 1.Ziffer eins
   dem mechanisch-elektrischen Druckaufnehmer;
2. 2.Ziffer 2
   dem Verstärker;
3. 3.Ziffer 3
   dem Anzeigegerät;
4. 4.Ziffer 4
   dem elektrischen Filter.

1. 1.Ziffer eins
   Messbereich: 0 bis 1,2fach des zu erwartenden Maximalgasdrucks;
2. 2.Ziffer 2
   Linearitätsabweichung im Messbereich: 1% des Endwertes der Kalibrierung;
3. 3.Ziffer 3
   Eigenfrequenz größer als oder gleich als:

   1. a)Litera a
      100 kHz für die Druckaufnehmer mit Membran;
   2. b)Litera b
      50 kHz für die Kraftaufnehmer;
4. 4.Ziffer 4
   Mindestempfindlichkeit: 1,0 pC/bar;
5. 5.Ziffer 5
   wirksamer Durchmesser der Membran: 6 mm;
6. 6.Ziffer 6
   Kalibrierbereich: 100 bar bis 1,2fach des zu erwartenden Maximalgasdrucks;
7. 7.Ziffer 7
   Kalibrierzeugnis mit den Empfindlichkeitsdaten des Druckaufnehmers nicht älter als zwei Jahre.

1. 1.Ziffer eins
   Linearitätsabweichung: 1% des Endwertes der Kalibrierung;
2. 2.Ziffer 2
   Grenzfrequenz (-3 dB): 80 kHz;
3. 3.Ziffer 3
   Eingangswiderstand des Ladungsverstärkers: 1012;
4. 4.Ziffer 4
   Drift: und relative Feuchte (rH).

1. 1.Ziffer eins
   Abtastrate: ;
2. 2.Ziffer 2
   Auflösung: 12 bit;
3. 3.Ziffer 3
   Aufzeichnungszeit: 4 ms;
4. 4.Ziffer 4
   Grenzfrequenz (-3 dB): .

1. 1.Ziffer eins
   dem Kolben mit Kolbenführung;
2. 2.Ziffer 2
   dem Widerlager;
3. 3.Ziffer 3
   dem Stauchkörper (Crusher).

1. 1.Ziffer eins
   Folgende Toleranzen sind für die Messläufe zulässig:

   1. a)Litera a
      0,10 mm für den Laufinnendurchmesser B;
   2. b)Litera b
      0,05 mm für den Durchmesser des Patronenlagers D und H;
   3. c)Litera c
      2,00 mm für die Länge des Patronenlagers L;
   4. d)Litera d
      Randdurchmesser G: +0,05 mm;
   5. e)Litera e
      Randtiefe T: 0,05 mm.
2. 2.Ziffer 2
   Winkel des Übergangskonus = 10° 30': -30;
3. 3.Ziffer 3
   Der Verschlussabstand darf 0,10 mm nicht übersteigen;
4. 4.Ziffer 4
   Die Länge des Gasdruckmesslaufes beträgt 700 mm ± 10 mm (zylindrischer Lauf ohne Choke);
5. 5.Ziffer 5
   Die Kontrolle der Maßhaltigkeit der Messläufe ist mit Hilfe von solchen Messsystemen durchzuführen, die unmittelbaren Zugang zu den zu messenden Werten geben.

1. 1.Ziffer eins
   25 bis 30 mm für die Kaliber 24 und größer;
2. 2.Ziffer 2
   17,0 mm 1,0 mm für die Kaliber kleiner als 24;
3. 3.Ziffer 3
   12,5 mm – 0,5 mm für die Kaliber 32-50, 7, 410/50, 8mm und 9 mm,

die Achse der zweiten Messstelle muss sich in einem Abstand von 162,0 mm 0,5 mm vom Stoßboden des Laufes befinden.

1. 1.Ziffer eins
   Für die Bedingung gemäß § 15 Abs. 3 Z 1:Für die Bedingung gemäß Paragraph 15, Absatz 3, Ziffer eins :

   1. a)Litera a
      bei der ersten Messstelle:Pn 1,30 Pmax,

1. 1.Ziffer eins
   Folgende Toleranzen sind für Messläufe zulässig:

   1. a)Litera a
      0,02 mm für den Felddurchmesser F des Laufes;
   2. b)Litera b
      0,03 mm für den Zugdurchmesser Z des Laufes;
   3. c)Litera c
      0,10 mm für die Gesamtlänge L3;
   4. d)Litera d
      0,03 mm für den Durchmesser P1;
   5. e)Litera e
      0,02 mm für den Durchmesser P2;
   6. f)Litera f
      0,02 mm für den Durchmesser H2;
   7. g)Litera g
      0,03 mm für den Durchmesser G1;
   8. h)Litera h
      - 5/60i für den Winkel i des Übergangskonus bei i 12';
   9. i)Litera i
      -1' für den Winkel i des Übergangskonus bei i 12'.

   Eine positive Toleranz für den Winkel i ist dann zulässig, wenn der Toleranzbereich für G1 berücksichtigt wird. In diesem Fall muss G1real folgender Ungleichung genügen:

1. 1.Ziffer eins
   Folgende Toleranzen sind für die Messläufe zur Messung des Gasdruckes von Munition für Handfeuerwaffen mit glatten Läufen zulässig:

   1. a)Litera a
      +0,03 mm für den Innendurchmesser F = Z des Laufes;
   2. b)Litera b
      +0,10 mm für die Gesamtlänge L3;
   3. c)Litera c
      +0,05 mm für den Durchmesser P1;
   4. d)Litera d
      +0,05 mm für den Durchmesser P2;
   5. e)Litera e
      +0,03 mm für den Durchmesser H2;
   6. f)Litera f
      +0,03 mm für den Durchmesser G1;
   7. g)Litera g
      -5/60i (maximal -1°) für den Winkel i des Übergangskonus.
2. 2.Ziffer 2
   Folgende Toleranzen sind für die Messläufe zur Messung des Gasdruckes von Munition für Waffen mit gezogenen Läufen zulässig:

   1. a)Litera a
      +0,02 mm für den Felddurchmesser F des Laufes;
   2. b)Litera b
      +0,02 mm für den Zugdurchmesser Z des Laufes;
   3. c)Litera c
      +0,10 mm für die Gesamtlänge L3;
   4. d)Litera d
      +0,03 mm für den Durchmesser P1,
   5. e)Litera e
      +0,02 mm für den Durchmesser H2;
   6. f)Litera f
      +0,03 mm für die Tiefe der Randeinfräsung R;
   7. g)Litera g
      0,05 mm für den Durchmesser R1;
   8. h)Litera h
      0°20' für den Winkel i des Übergangskonus.
3. 3.Ziffer 3
   Der Verschlussabstand darf bei Messläufen gemäß Z 1 und 2 das Ausmaß von 0,10 mm nicht überschreiten.Der Verschlussabstand darf bei Messläufen gemäß Ziffer eins und 2 das Ausmaß von 0,10 mm nicht überschreiten.
4. 4.Ziffer 4
   Die Länge des Referenzmesslaufes gemäß Z 1 und 2 beträgt: LC = 600 mm 10 mm.Die Länge des Referenzmesslaufes gemäß Ziffer eins und 2 beträgt: LC = 600 mm ris-attachment://output_688.img133is.png 10 mm.
5. 5.Ziffer 5
   Die Kontrolle der Maßhaltigkeit der Messläufe gemäß Z 1 bis 4 ist mit Hilfe solcher Messsysteme durchzuführen, die unmittelbaren Zugang zu den zu messenden Werten geben.Die Kontrolle der Maßhaltigkeit der Messläufe gemäß Ziffer eins bis 4 ist mit Hilfe solcher Messsysteme durchzuführen, die unmittelbaren Zugang zu den zu messenden Werten geben.

.22 kurz: 7,00 mm + 0,20 mm

.22 l.f.B.: 9,00 mm + 0,20 mm

.22 WMR: 17,50 mm + 0,20 mm

.17 HMR: 17,50 mm + 0,20 mm

.17 Mach 2: 6,50 mm + 0,20 mm

1. 1.Pneins Punkt r, i, s, -, a, t, t, a, c, h, m, e, n, t, :, /, /, o, u, t, p, u, t, _, 688 Punkt i, m, g, 136 i, s, Punkt p, n, g, P, n
   1,30 Pmax;
2. 2.Pn2 Punkt r, i, s, -, a, t, t, a, c, h, m, e, n, t, :, /, /, o, u, t, p, u, t, _, 688 Punkt i, m, g, 138 i, s, Punkt p, n, g, P, n
   – K3n Sn 1,15 Pmax;
3. 3.Pn3 Punkt r, i, s, -, a, t, t, a, c, h, m, e, n, t, :, /, /, o, u, t, p, u, t, _, 688 Punkt i, m, g, 141 i, s, Punkt p, n, g, P, n
   + K3n Sn 1,50 Pmax.

1. 1.Ziffer eins
   Folgende Toleranzen sind für die Messläufe zulässig:

   1. a)Litera a
      H8 für den Innendurchmesser des Laufes F = Z;
   2. b)Litera b
      H11 für die Gesamtlänge L3;
   3. c)Litera c
      H8 für den Durchmesser P1;
   4. d)Litera d
      H8 für den Durchmesser H2;
   5. e)Litera e
      H9 für die Tiefe der Randeinfräsung R;
   6. f)Litera f
      H10 für den Durchmesser R1;
   7. g)Litera g
      H11 für den Durchmesser G1;
   8. h)Litera h
      20' für den Winkel i des Übergangskonus.
2. 2.Ziffer 2
   Folgende Toleranzen sind für den Messlauf für Revolverkartuschen zulässig:

   1. a)Litera a
      js14 für die Lage der Messstelle M;
   2. b)Litera b
      h13 für die Länge des Laufes LT;
   3. c)Litera c
      H11 für den Spalt w.
3. 3.Ziffer 3
   Folgende Toleranzen sind für den Messlauf für Pistolenkartuschen zulässig:

   1. a)Litera a
      js14 für die Lage der Messstelle M;
   2. b)Litera b
      h13 für die Gesamtlänge des Messlaufes LC.

1. 1.Ziffer eins
   für die Messung des Gasdruckes der Gebrauchskartuschen nach den Bestimmungen des § 31 Abs. 5;für die Messung des Gasdruckes der Gebrauchskartuschen nach den Bestimmungen des Paragraph 31, Absatz 5,;
2. 2.Ziffer 2
   für die Messung des Gasdruckes der Beschusskartuschen nach den Bestimmungen des § 31 Abs. 6.für die Messung des Gasdruckes der Beschusskartuschen nach den Bestimmungen des Paragraph 31, Absatz 6,

1. 1.Ziffer eins
   js14 für die Lage der Messstelle;
2. 2.Ziffer 2
   h13 für die Gesamtlänge des Messlaufes LC.

1. 1.Ziffer eins
   für die Messung des Gasdruckes der Gebrauchspatronen nach den Bestimmungen des § 31 Abs. 5;für die Messung des Gasdruckes der Gebrauchspatronen nach den Bestimmungen des Paragraph 31, Absatz 5,;
2. 2.Ziffer 2
   für die Messung des Gasdruckes der Beschusspatronen nach den Bestimmungen des § 31 Abs. 6.für die Messung des Gasdruckes der Beschusspatronen nach den Bestimmungen des Paragraph 31, Absatz 6,

1. 1.Ziffer eins
   wenn das Volumen des Verbrennungsraumes so klein ist, dass das Anbringen eines Gasdruckmessers die normale Druckentwicklung verändern kann;
2. 2.Ziffer 2
   wenn die Zusatzladung gleichzeitig die Treibladung darstellt;
3. 3.Ziffer 3
   bei der Messung des Gasdruckes von Munition mit nicht gefalzten Geschoßen;
4. 4.Ziffer 4
   wenn, bei neuen Munitionstypen oder selten verwendeten Kalibern, der entsprechende Messlauf zur Messung des Gasdruckes nicht zur Verfügung steht.

1. 1.Ziffer eins
   200 mm 2 mm für die Länge des Messlaufes Lc;
2. 2.Ziffer 2
   4,05 mm bzw. 5,45 mm 0,02 mm für den Felddurchmesser F;
3. 3.Ziffer 3
   4,30 mm bzw. 5,60 mm 0,03 mm für den Zugdurchmesser Z;
4. 4.Ziffer 4
   5,50 mm bzw. 8,38 mm 0,03 mm für den Durchmesser des glatten Laufes F = Z;
5. 5.Ziffer 5
   450 mm für die Dralllänge u;
6. 6.Ziffer 6
   1,25 mm 0,10 mm für die Breite der Züge b;
7. 7.Ziffer 7
   6 für die Anzahl der Züge N.

1. 1.Ziffer eins
   für die Messung der Geschoßenergie der Gebrauchspatronen nach den Bestimmungen des § 36 Abs. 4;für die Messung der Geschoßenergie der Gebrauchspatronen nach den Bestimmungen des Paragraph 36, Absatz 4,;
2. 2.Ziffer 2
   für die Messung der Geschoßenergie der Beschusspatronen nach den Bestimmungen des § 36 Abs. 5 und 6.für die Messung der Geschoßenergie der Beschusspatronen nach den Bestimmungen des Paragraph 36, Absatz 5 und 6,

1. 1.Ziffer eins
   Folgende Toleranzen sind zulässig:

   1. a)Litera a
      H11 für die Länge des Munitionslagers L3;
   2. b)Litera b
      js16 für die Länge des Laufes LT.
2. 2.Ziffer 2
   Zur Messung der Geschoßenergie sind Projektile zu verwenden, die folgende Bedingungen erfüllen:

   1. a)Litera a
      Durchmesser: 6 mm (f8) bzw. 9 mm (f7);
   2. b)Litera b
      Gewicht: m = 4,0 g 0,04 g bzw. m = 10 g 0,1 g;
   3. c)Litera c
      Werkstoff: Messing (58% – 70% Cu) oder mittelharter Stahl (R = 55 bis 65 Deka-N/mm²);
   4. d)Litera d
      Länge: proportional zum Gewicht.

1. 1.Ziffer eins
   für die Messung der Geschoßenergie der Gebrauchskartuschen nach den Bestimmungen des § 36 Abs. 4;für die Messung der Geschoßenergie der Gebrauchskartuschen nach den Bestimmungen des Paragraph 36, Absatz 4,;
2. 2.Ziffer 2
   für die Messung der Geschoßenergie der Beschusskartuschen nach den Bestimmungen des § 36 Abs. 5 und 6.für die Messung der Geschoßenergie der Beschusskartuschen nach den Bestimmungen des Paragraph 36, Absatz 5 und 6,

1. 1.Ziffer eins
   Empfindlichkeit über den gesamten Messbereich;
2. 2.Ziffer 2
   Linearitätsabweichung;
3. 3.Ziffer 3
   Wiederholbarkeit.

1. 1.Ziffer eins
   einem statischen oder einem dynamischen Kalibrator;
2. 2.Ziffer 2
   einem Verstärker (Last- oder Spannungsverstärker);
3. 3.Ziffer 3
   einem Anzeigegerät (Voltmeter, Spitzenwertleser, Oszillograph, etc.).

1. 1.Ziffer eins
   bei der primären Kalibrierung kleiner als 1% sein;
2. 2.Ziffer 2
   bei der sekundären Kalibrierung kleiner als 2% sein.

1. 1.Ziffer eins
   Bundesamt für Eich- und Vermessungswesen oder diesem gleichwertigen metrologischen Instituten anderer Staaten;
2. 2.Ziffer 2
   von hierfür akkreditierten Kalibrierstellen.

1. 1.Ziffer eins
   Messbereich, entsprechend dem Anwendungszweck:

1. 2.Ziffer 2
   Temperaturbereich: -50 °C bis +100 °C;
2. 3.Ziffer 3
   Linearität: +0,3% vom Endwert;
3. 4.Ziffer 4
   Grenzfrequenz: 100 kHz;
4. 5.Ziffer 5
   Isolationswiderstand: 1 · 1014.

1. 1.Ziffer eins
   Messbereich, entsprechend dem Anwendungsbereich:

1. 2.Ziffer 2
   Temperaturbereich: -50 °C bis +100 °C;
2. 3.Ziffer 3
   Linearität: +0,5% vom Endwert;
3. 4.Ziffer 4
   Grenzfrequenz: 100 kHz;
4. 5.Ziffer 5
   Isolationswiderstand: 1.1013.

1. 1.Ziffer eins
   2% gegenüber der letzten Überprüfung,
2. 2.Ziffer 2
   4% gegenüber der ersten Überprüfung,

1. 1.Ziffer eins
   primären Kalibrierungen (§ 44) undprimären Kalibrierungen (Paragraph 44,) und
2. 2.Ziffer 2
   sekundären Kalibrierungen (§ 45).sekundären Kalibrierungen (Paragraph 45,).

1. 1.Ziffer eins
   Während der ersten 600 Schüsse mindestens alle 200 Schüsse und anschließend mindestens alle 3000 Schüsse;
2. 2.Ziffer 2
   außerdem immer, wenn sich bei der Kontrolle einer sekundären Kalibrierung die Empfindlichkeit um mehr als 3% gegenüber der letzten Kalibrierung geändert hat;
3. 3.Ziffer 3
   weiters, wenn die erhobenen Mittelwerte bei Versuchen, die gleichzeitig mit mehreren mechanisch-elektrischen Druckaufnehmern durchgeführt wurden, um mehr als 4% voneinander abweichen.

1. 1.Ziffer eins
   wenn bei den Schüssen zur Ermittlung des Gasdruckes der Munition eine der folgenden Anomalien festgestellt werden:

   1. a)Litera a
      Streuung der Werte;
   2. b)Litera b
      Nichtanzeige der Werte;
   3. c)Litera c
      Entweichen von Gas;
2. 2.Ziffer 2
   die Kontrollen der Empfindlichkeit der Druckaufnehmer sind mindestens alle 500 Schüsse beim Wert des zu messenden Druckes durchzuführen.

1. 1.Ziffer eins
   Instabilität der Messungen bei gleichem Druck und bei jedem Versuch höher als 2%;
2. 2.Ziffer 2
   Linearitätsabweichung in der Kurve der primären Kalibrierung um mehr als 1%;
3. 3.Ziffer 3
   Feststellung von Abweichungen des Druckaufnehmers während des Kalibriervorganges.

1. 1.Ziffer eins
   Ist Risol >1 · 1012, kann die Kalibrierung vorgenommen werden;
2. 2.Ziffer 2
   ist Risol <1 · 1012, ist der Stecker zu reinigen bzw. der Druckaufnehmer für mehrere Stunden einer Temperatur von etwa 80 °C auszusetzen und sodann der Isolationswiderstand erneut zu prüfen;
3. 3.Ziffer 3
   verbleibt Risol <1 · 1012, ist der Druckaufnehmer außer Betrieb zu nehmen.
